テクスチャ座標を生成する
このようにシェーダプログラムで細工することによって、物体表面に模様を付けることができます。ただ、前の例のように物体表面の空間中の座標値を使う方法では、物体の表面に模様を貼付けるような表現を行うのに少し手間がかかります。そこで図形データを作成する際に、緯度や経度のような物体の表面上の座標値も生成するようにします。ここでは、とりあえずこれをテクスチャ座標と呼ぶことにします。
球の形状データを生成する関数 solidSphere() において、頂点情報に表面上の座標値を追加します。この関数は各自考えてもらっているはずですが、それを当てにして話をするのは非常に困難なので、【解答例】をもとにします。この頂点情報を保持するデータ型 Position の要素数を 3 から 5 に変更します。
...
/* 頂点バッファオブジェクトのメモリを参照するポインタのデータ型 */
typedef GLfloat Position[5];
typedef GLuint Edge[2];
typedef GLuint Face[3];
...
次に、y 軸中心の回転角 ph を求めているところから、$[0, 1]$ の範囲をもつパラメータ $t$ を分離します。
GLuint solidSphere(int slices, int stacks, const GLuint* buffer)
{
...
/* 頂点の位置 */
for (int j = 0; j <= stacks; ++j) {
float t = (float)j / (float)stacks;
float ph = 3.141593f * t;
float y = cosf(ph);
float r = sinf(ph);
同様に、x 軸中心の回転角 th を求めているところから、$[0, 1]$ の範囲を持つパラメータ $s$ を分離します。
for (int i = 0; i <= slices; ++i) {
float s = (float)i / (float)slices;
float th = 2.0f * 3.141593f * s;
float x = r * cosf(th);
float z = r * sinf(th);
この $s, t$ を、Position 型の変数 position の追加した要素に代入します。
(*position)[0] = x;
(*position)[1] = y;
(*position)[2] = z;
(*position)[3] = s;
(*position)[4] = t;
++position;
}
}
...
メインプログラムの関数 init() において、追加した頂点情報を受け取る attribute 変数と、その index を指定します。attribute 変数の名前は texture とし、index は 1 にします。
...
/*
** 初期化
*/
static void init(void)
{
...
/* attribute 変数 position の index を 0 に指定する */
glBindAttribLocation(gl2Program, 0, "position");
/* attribute 変数 texture の index を 1 に指定する */
glBindAttribLocation(gl2Program, 1, "texture");
/* シェーダプログラムのリンク */
glLinkProgram(gl2Program);
...
描画の際に、attribute 変数 texture の index に対して、頂点情報への対応付けを有効にします。
...
/*
** 画面表示
*/
static void display(void)
{
...
/* uniform 変数 lightColor に光源の色を設定する */
glUniform3fv(lightColorLocation, 1, lightColor);
/* index が 0 と 1 の attribute 変数に頂点情報を対応付ける */
glEnableVertexAttribArray(0);
glEnableVertexAttribArray(1);
/* 頂点バッファオブジェクトとして buffer[0] を指定する */
glBindBuffer(GL_ARRAY_BUFFER, buffer[0]);

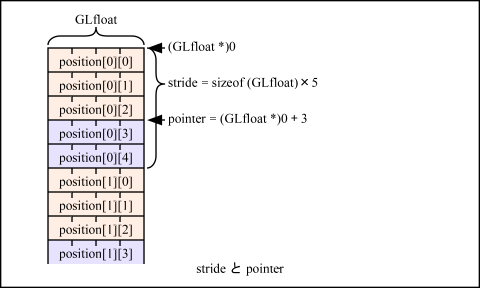

頂点バッファオブジェクトは Position 型の配列になっているので、Position 型を変更した場合は頂点バッファオブジェクトを参照している部分も変更する必要があります。頂点情報のデータ型 Position は５つの要素を持つ GLfloat 型の配列なので、頂点バッファオブジェクト上に並んだ頂点情報の間隔は sizeof(GLfloat) * 5 になります。これを glVertexAttribPointer() の第５引数 stride に設定します。さらに、index が 1 の attribute 変数 (texture) の要素数は 2 (vec2) なので、その第２引数は 2, またその先頭の要素の位置は GLfloat 型の３つの要素で表される頂点位置の次にあるので、第６引数 pointer は GLfloat 型のポインタ 0 (NULL) に 3 を足したものになります。
/* 頂点情報の格納場所と書式を指定する */
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof (GLfloat) * 5, 0);
glVertexAttribPointer(1, 2, GL_FLOAT, GL_FALSE, sizeof (GLfloat) * 5, (GLfloat* )0 + 3);
...
図形の描画が終わったら、attribute 変数と頂点情報の対応付けを無効にします。
...
/* 頂点バッファオブジェクトを解放する */
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);
glBindBuffer(GL_ARRAY_BUFFER, 0);
/* index が 0 の attribute 変数を無効にする */
glDisableVertexAttribArray(0);
/* index が 1 の attribute 変数を無効にする */
glDisableVertexAttribArray(1);
/* 固定機能に戻す*/
glUseProgram(0);
/* 隠面消去処理を無効にする */
glDisable(GL_DEPTH_TEST);
glFlush();
}
...
最後にシェーダプログラムを変更します。バーテックスシェーダにおいて vec2 型の attribute 変数 texture を宣言し、それを varying 変数 t に代入します。ただし、現在のフラグメントシェーダの処理では、そのまま代入したのでは図形が表示されないので、16 倍くらいします (これは多分あとで元に戻します)。
#version 120
// simple.vert
invariant gl_Position;
attribute vec3 position;
attribute vec2 texture;
uniform mat4 projectionMatrix;
varying vec3 diffuseColor;
uniform vec3 lightDirection;
uniform vec3 lightColor;
varying vec2 t;
void main(void)
{
t = texture * 16.0;
diffuseColor = vec3(dot(lightDirection, position)) * lightColor;
gl_Position = projectionMatrix * vec4(position, 1.0);
}

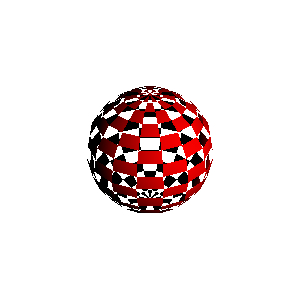

フラグメントシェーダは変更しません。これで模様が図形の表面に貼り付いたような形になります。下のような図形が描かれれば OK です。
