縞模様を付ける
材質の情報をシェーダプログラムに組み込めるということは、材質をシェーダプログラム側でなんとでもできるということでもあります。そこで、シェーダプログラムを使って物体の表面に模様を付けることを考えてみます。物体の表面に模様を付けるには、色を物体表面上の位置に応じて変化させます。ここでは頂点の y 座標値 (position.y) に応じて、その頂点の色を変化させてみます。position.y は $[-1, 1]$ の範囲をもちますから、これを $2\pi$ 倍します。これを GLSL の組み込み関数 cos() の引数に指定して、その戻り値を 0.5 倍した後 0.5 を足します。これにより $[0, 1]$ の範囲の値が得られますから、これを使って二つの色を比例配分します。配分には GLSL の組み込み関数 mix() を使います。
#version 120
// simple.vert
invariant gl_Position;
attribute vec3 position;
uniform mat4 projectionMatrix;
varying vec3 diffuseColor;
uniform vec3 lightDirection;
uniform vec3 lightColor;
const vec3 diffuseMaterial = vec3(0.0, 1.0, 1.0);
void main(void)
{
float a = cos(6.283185 * position.y) * 0.5 + 0.5;
diffuseColor = vec3(dot(lightDirection, position)) * lightColor * mix(diffuseMaterial, vec3(1.0, 0.0, 0.0), a);
gl_Position = projectionMatrix * vec4(position, 1.0);
}
これで、こういう縞模様を y 方向に付けることができます。
フラグメントシェーダで色を切り替える
前の方法では、バーテックスシェーダで頂点の色を変化させていました。物体表面上の色は頂点における色を補間して求めるので、はっきりとした色の変化を付けることができません。そこで、バーテックスシェーダでは陰影の計算だけを行っておき、物体の色はフラグメントシェーダ側で変化させることにします。まず、バーテックスシェーダで定義している拡散反射係数 diffuseMaterial を削除します。そのかわり、色を変化させる基準に使っている position.y をフラグメントシェーダに送るために使う varying 変数 y を宣言し、これに position.y を代入します。一方 varying 変数 diffuseColor には、法線ベクトル $\mathbf{n}$ と光線ベクトル $\mathbf{l}$ の内積値と光源の色の積だけを代入しておきます。
#version 120
// simple.vert
invariant gl_Position;
attribute vec3 position;
uniform mat4 projectionMatrix;
varying vec3 diffuseColor;
uniform vec3 lightDirection;
uniform vec3 lightColor;
varying float y;
void main(void)
{
y = position.y;
diffuseColor = vec3(dot(lightDirection, position)) * lightColor;
gl_Position = projectionMatrix * vec4(position, 1.0);
}
フラグメントシェーダでは varying 変数 y を宣言し、二つの色 (c1, c2) を定義しておきます。バーテックスシェーダで行っていたように、この y をもとに二つの色の配分比 a を求めます。これを使って c1, c2 を配分し、diffuseColor に掛け合わせます。
#version 120
// simple.frag
varying vec3 diffuseColor;
varying float y;
const vec3 c1 = vec3(1.0, 0.0, 0.0);
const vec3 c2 = vec3(0.0, 0.0, 1.0);
void main(void)
{
float a = cos(6.283185 * y) * 0.5 + 0.5;
gl_FragColor = vec4(diffuseColor * mix(c1, c2, a), 1.0);
}
これでこういう縞模様になります。

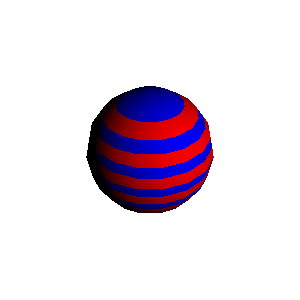

くっきりとした縞模様
フラグメントシェーダで色を決定しているので、バーテックスシェーダで頂点の色を決定して補間したものより色の変化が滑らかになっていると思います。でも、あまり差がないという気もしますので、cos() の代わりに矩形関数を使って色の配分比を変化させてみます。GLSL の組み込み関数には矩形関数がないので、これを実数の少数部を求める組み込み関数 fract() としきい値にもとづいて値を二値化する step() を使って表現します。
#version 120
// simple.frag
varying vec3 diffuseColor;
varying float y;
const vec3 c1 = vec3(1.0, 0.0, 0.0);
const vec3 c2 = vec3(0.0, 0.0, 1.0);
void main(void)
{
float a = step(0.5, fract(3.0 * y));
gl_FragColor = vec4(diffuseColor * mix(c1, c2, a), 1.0);
}
ただ、step() を使うと色の変化が急峻になるので、エリアシング (ギザギザ) が目立ちます。これを GLSL の組み込み関数 smoothstep() をつかって軽減する方法があるようなので、後日気力があればまとめてみたいと思います。
ついでに、x 座標も varying 変数でフラグメントシェーダに送ってみます。バーテックスシェーダで float 型の y の代わりに vec2 型の t という varying 変数を宣言し、それに x, y 座標を４倍したものを代入します。
#version 120
// simple.vert
invariant gl_Position;
attribute vec3 position;
uniform mat4 projectionMatrix;
varying vec3 diffuseColor;
uniform vec3 lightDirection;
uniform vec3 lightColor;
varying vec2 t;
void main(void)
{
t = position.xy * 4.0;
diffuseColor = vec3(dot(lightDirection, position)) * lightColor;
gl_Position = projectionMatrix * vec4(position, 1.0);
}

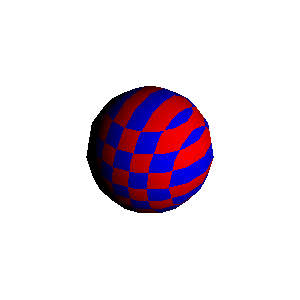

格子模様
フラグメントシェーダでは GLSL の組み込み関数 floor() を使って x と y の整数部を取り出します。隣り合うマス目の色を変えるには、これらの和が偶数か奇数かを判断すれば良いので、これらを足して２で割った余りを求めます。mod() は余りを求める GLSL の組み込み関数です。
#version 120
// simple.frag
varying vec3 diffuseColor;
varying vec2 t;
const vec3 c1 = vec3(1.0, 0.0, 0.0);
const vec3 c2 = vec3(0.0, 0.0, 1.0);
void main(void)
{
float a = mod(floor(t.x) + floor(t.y), 2.0);
gl_FragColor = vec4(diffuseColor * mix(c1, c2, a), 1.0);
}
これだと、こういう模様が付きます。こういうのは、ちょっと考えればいくらでも思いつくと思いますので、自分でも何か考えてみてください。

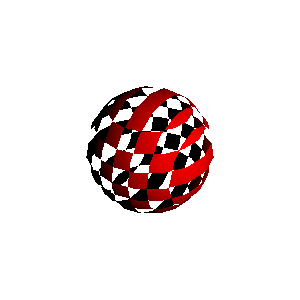

さらに、色を切り替えるかわりに discard を実行すれば、型を抜くこともできます。
#version 120
// simple.frag
varying vec3 diffuseColor;
varying vec2 t;
const vec3 c1 = vec3(1.0, 0.0, 0.0);
void main(void)
{
if (mod(floor(t.x) + floor(t.y), 2.0) == 0.0) discard;
gl_FragColor = vec4(diffuseColor * c1, 1.0);
}
こういうことができるので、アルファテストも昔の機能になってしまいました。
