GLSL による環境マッピング
学生さんに「何か説明して欲しいことは無いか？」と聞いたら「無い」というつれない返事だったので、何か適当なことを書くことにします。前に反射マッピング（リフレクションマッピング）については書きましたけど、屈折マッピング（リフラクションマッピング）については書いてませんでしたので、ちょっとまとめておきたいと思います。そのために、まず、以前作ったキューブマッピングによる環境マッピングのプログラムを、GLSL を使うように書き換えました。

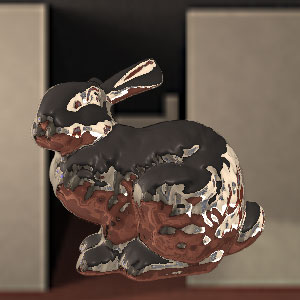

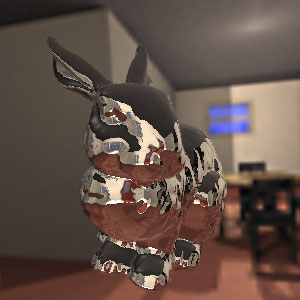

単に書き換えるだけでなく、いろいろ細工しています（マウスの左ボタンでオブジェクトを回転、右ボタンで背景を回転できるようになっています）。
このバーテックスシェーダプログラム reflect.vert は次のようになっています。
#version 120
// reflect.vert
varying vec3 r; // 視線の反射ベクトル
void main(void)
{
gl_Position = ftransform();
vec4 p = gl_ModelViewMatrix * gl_Vertex; // 頂点位置
vec3 v = p.xyz / p.w; // 視線ベクトル
vec3 n = normalize(gl_NormalMatrix * gl_Normal); // 法線ベクトル
mat3 m = mat3(gl_TextureMatrix[0]); // テクスチャの回転変換
// 視線の反射ベクトルを求める
r = m * reflect(v, n);
}
まず、頂点位置 gl_Vertex にモデルビュー変換行列 gl_ModelViewMatrix を乗じて、視点座標系における頂点位置 p を求めます。視点座標系では視点は原点にありますから、視線ベクトル v は、この点の位置ベクトルになります。また、視点座標系における法線ベクトル n も求めておきます。n は正規化しておく必要があります。
そして、GLSL の組み込み関数 reflect() を使って、視線の反射ベクトル r を求めます。これを使ってキューブマップをサンプリングすれば反射マッピングを実現できます。ここではテクスチャを回転させるために、さらに回転の変換を格納したテクスチャマトリクス m を乗じています。この結果を varying 変数 r に格納して、フラグメントシェーダに渡します。フラグメントシェーダプログラム reflect.frag では、この r を使ってキューブマップをサンプリングします。キューブマッピングでは、r を正規化する必要はありません。
#version 120
// reflect.frag
uniform samplerCube cubemap;
varying vec3 r; // 視線の反射ベクトル
void main(void)
{
gl_FragColor = textureCube(cubemap, r);
}
屈折マッピング
GLSL の組み込み関数には、反射方向を求める reflect() の他に、屈折方向を求める refract() というものがあります。これを使って屈折マッピングを実現してみます。reflect.vert を次のように書き換えてください。
#version 120
// refract.vert
varying vec3 r; // 視線の反射ベクトル
varying vec3 s; // 視線の屈折ベクトル
// 屈折率の比（の逆数）
const float eta = 0.67;
void main(void)
{
gl_Position = ftransform();
vec4 p = gl_ModelViewMatrix * gl_Vertex; // 頂点位置
vec3 v = normalize(p.xyz / p.w); // 視線ベクトル
vec3 n = normalize(gl_NormalMatrix * gl_Normal); // 法線ベクトル
mat3 m = mat3(gl_TextureMatrix[0]); // テクスチャの回転変換
// 視線の反射ベクトルを求める
r = m * reflect(v, n);
// 視線の屈折ベクトルを求める
s = m * refract(v, n, eta);
}
視線の屈折ベクトルは、視線ベクトル v と法線ベクトル n を refract() の引数に与えて得ることができますが、refract() は reflect() と異なり、v を正規化しておく必要があります。
また eta は視線が通過する境界の前後にある媒質の屈折率の比
で、視線が大気中からガラスに進入する場合、大気の屈折率 $n_1 \approx 1.0$、ガラスの屈折率 $n_2 \approx 1.5$ とすれば、$\eta = n_2 / n_1 \approx 1.5$ になります。ですが、$\eta$ が 1 を超えると
\[k = 1 - \eta^2 \left(1 - \left(\mathbf{V}\cdot\mathbf{N}\right)^2\right)\]の $k$ が負になることがあります。その場合 refract() は $\mathbf{0}$ ベクトルを返すので、ガラスの中に不透明な部分が発生して、ちょっと見苦しくなってしまいます。そのため、大嘘ですが、eta を $\eta$ の逆数にしてごまかしています。フラグメントシェーダプログラム reflect.frag に、この refract() によって求めた s を使ってキューブマップをサンプリングする処理を追加します。
#version 120
// refract.frag
uniform samplerCube cubemap;
varying vec3 r; // 視線の反射ベクトル
varying vec3 s; // 視線の屈折ベクトル
void main(void)
{
gl_FragColor = textureCube(cubemap, s);
}

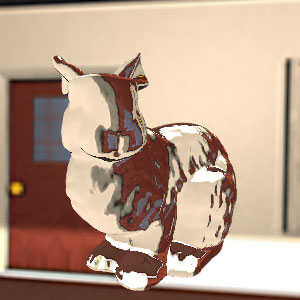

この変更で、次の画像が得られます。
反射と屈折の合成

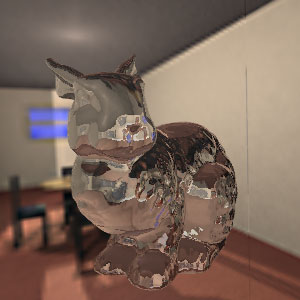

物体の境界面では、視線は反射方向と屈折方向に分かれるので、その点の色は反射方向にあるものの色と屈折方向にあるものの色を合成したものになります。そこで、試しにこれらを合成してフラグメントの色を決定するようにしてみましょう。フラグメントシェーダプログラムにおいて GLSL の組み込み関数 mix() を使って、反射方向にあるテクスチャのサンプル値と屈折方向にあるテクスチャのサンプル値を合成します。
#version 120
// refract.frag
uniform samplerCube cubemap;
varying vec3 r; // 視線の反射ベクトル
varying vec3 s; // 視線の屈折ベクトル
void main(void)
{
gl_FragColor = mix(textureCube(cubemap, s), textureCube(cubemap, r), 0.5);
}
フレネル反射
前の例では、反射方向にあるテクスチャのサンプル値と屈折方向にあるテクスチャのサンプル値の配分を 0.5 に固定していましたが、この配分は、実際には視線の入射角と屈折率の比 $\eta$ で決まります。この関係はフレネルの式で求めることができます。以前、シェーダを使わずにこれを実装するために、この式の値を１次元テクスチャに格納しておく手法を用いましたが、シェーダが使えればこれをシェーダで計算することができます。ただし、フレネルの式は少し複雑なので、シェーダでは Schlick による近似（この人は Phong の陰影付けモデルを始め、いろんな式の近似式を提案している人ですね）が用いられるようです。
\[F_0=\left(\frac{1-\eta}{1+\eta}\right)^2\] \[F=F_0+\left(1-F_0\right)\left(1-\mathbf{V}\cdot\mathbf{N}\right)^5\]ここで $F_0$ は視線が境界面に垂直に入射するときの反射率で、これはフレネルの式において入射角 $\theta = 0$ ($c = \mathbf{v}\cdot\mathbf{h} = 1$) として求めることができます。$\mathbf{V}$ は参照点から視点に向かう単位視線ベクトルです。プログラム中の v は視点から参照点に向かう単位ベクトルなので $\mathbf{V} = -\mathbf{v}$ となり、$1-\mathbf{V}\cdot\mathbf{N} = 1+\mathbf{v}\cdot\mathbf{n}$ となります。$\mathbf{N}$ は参照点における単位法線ベクトル（プログラム中の n）です。$\eta=$eta として、これらをもとに参照点における反射率を求め、varying 変数 f に格納します。これをバーテックスシェーダプログラムに組み込むと、次のようになります。
#version 120
// refract.vert
varying vec3 r; // 視線の反射ベクトル
varying vec3 s; // 視線の屈折ベクトル
varying float f; // 境界面での反射率
// 屈折率の比（の逆数）
const float eta = 0.67;
// 視線ベクトルが垂直方向から入射するときのフレネル反射率
const float f0 = (1.0 - eta) * (1.0 - eta) / ((1.0 + eta) * (1.0 + eta));
void main(void)
{
gl_Position = ftransform();
vec4 p = gl_ModelViewMatrix * gl_Vertex; // 頂点位置
vec3 v = normalize(p.xyz / p.w); // 視線ベクトル
vec3 n = normalize(gl_NormalMatrix * gl_Normal); // 法線ベクトル
mat3 m = mat3(gl_TextureMatrix[0]); // テクスチャの回転変換
// 視線の反射ベクトルを求める
r = m * reflect(v, n);
// 視線の屈折ベクトルを求める
s = m * refract(v, n, eta);
// フレネル反射率を求める (Schlickの近似)
f = f0 + (1.0 - f0) * pow(1.0 + dot(v, n), 5.0);
}
フラグメントシェーダプログラムでは、反射方向にあるテクスチャのサンプル値と屈折方向にあるテクスチャのサンプル値の合成に varying 変数 f を使うようにします。
#version 120
// refract.frag
uniform samplerCube cubemap;
varying vec3 r; // 視線の反射ベクトル
varying vec3 s; // 視線の屈折ベクトル
varying float f; // 境界面での反射率
void main(void)
{
gl_FragColor = mix(textureCube(cubemap, s), textureCube(cubemap, r), f);
}

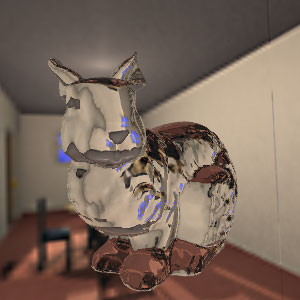

これで、こういう結果が得られます。
なんだかちょっと分かりづらいですね。環境のテクスチャが暗いせいかも知れません。そのうち環境のテクスチャを作り直して試してみたいと思います。
オレンジブック
ここまで書いてオレンジブックを見たら、まったく同じことが書いてありました orz。更に、光の分光現象を近似する手法も書いてありました。たいした手間ではなさそうなので、暇があったらこれもやってみたいと思いますが、これも環境のテクスチャを変えないとちょっと分かりづらいかも知れないなぁ。
